Kleinhebeanlage für WC, Dusche und Waschbecken
Mit der Grundfos Sololift2 WC-3 97775315 Hebeanlage erhalten Sie eine vielseitige Lösung zur Abwasserentsorgung. Diese Pumpe kann an ein WC, eine Dusche und ein Waschbecken angeschlossen werden, was sie ideal für den Einsatz in kompletten Badezimmern macht. Ihre kompakte Bauweise ermöglicht eine einfache Installation auch in beengten Räumen, während die robuste Konstruktion für Zuverlässigkeit und Langlebigkeit sorgt. Perfekt für den privaten und gewerblichen Einsatz.
SOLOLIFT2 WC-3
SOLOLIFT2 WC-3, Kleinhebeanlage von Grundfos 97775315, in Kompaktbauweise. Keine Reimportware! Ausführung nach EN 12050-3 mit eingetauchtem, vollwertigem Schneidwerk zum Anschluss von einem Stand-WC und bis zu drei weiteren Entwässerungsgegenständen, wie z.B. Handwaschbecken, Dusche und Bidet. Anschlussfertig mit Kabel und Schukostecker, sowie Druckschalter für störungsfreien, automatischen Betrieb. Druckabgang in horizontaler oder vertikaler Richtung wählbar. Be- und Entlüftung über Entlüftungsventil mit Überlaufsicherung und integriertem Kohlefilter. Anschluss DN 100 mit Dichtmanschette für WC. Druckstutzen mit flexiblem Übergangsstück für Rohrleitungsaußendurchmesser 23-36 mm. Anschluss-Set für vertikalen Zulauf DN 40.Zwei seitliche Zuläufe DN 40/50 mit Verschlussstopfen.
techn. Dokumentation
Kennlinie Einbbaumaße Sololift2 WC-3
Produktbezeichnung | SOLOLIFT2 WC-3 |
Produkt-ID | 97775315 |
Hersteller | Grundfos GmbH |
EAN Nummer | 5710624187241 |
Nettogewicht | 7.3 kg |
Maximale Förderhöhe | 8.5 m |
Maximale Fördermenge | 2,2 l/s |
Maximale Medientemperatur | 50 °C |
Nennspannung | 220-240 V |
Leistungsaufnahme P1 | 0.62 kW |
Nennstrom | 3 A |
Nenn-Drehzahl | 2800 1/min |
Schutzart | IP44 |
Teperaturschutz | THERMIK S06-150-05 |
Kabellänge | 1.2 m |
Stecker Typ | Schuko |
Anschluss Saugstutzen | 32/36/40, 36/40/50, DN 100 |
Anschluss Druckstutzen | 22/25/28/32/36/40 |
Einschaltart | Direkt |

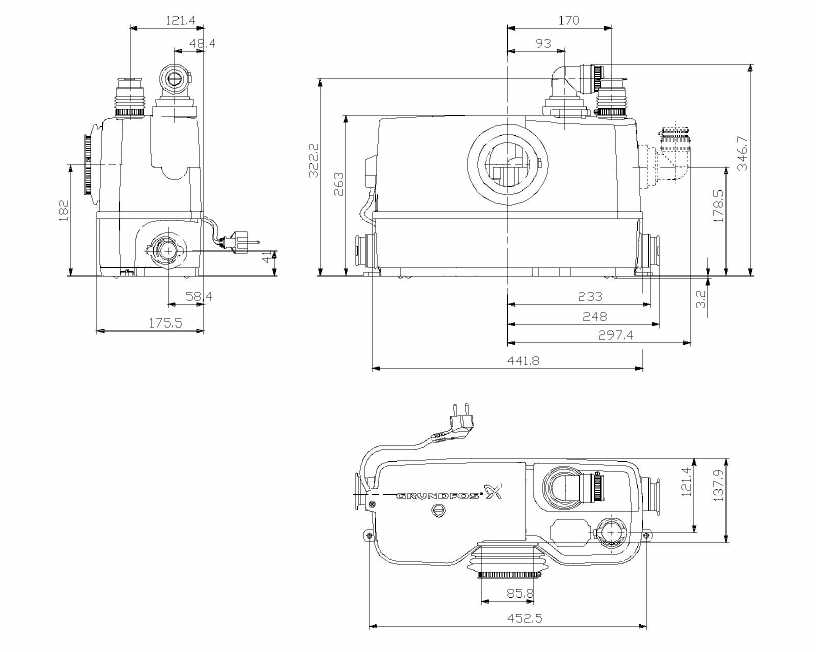

Sololift2 WC-3 Maße
SOLOLIFT2 WC-3 sind anschlussfertige, kompakte Kleinhebeanlagen von Grundfos zur begrenzten Verwendung gemäß DIN/EN 12050-3 für den Anschluss eines Stand-WCs mit horizontalem Abgang (nach EN 33/37) und drei weiteren Entwässerungsgegenständen. Andere Entwässerungsgegenstände dürfen nicht angeschlossen werden. Die Betriebssicherheit ist nur bei bestimmungsgemäßem Gebrauch gewährleistet.
Beschreibung
Die Kleinhebeanlagen SOLOLIFT2 WC-3 bestehen aus einem robusten, verschweißten und bis 2,5 m Wassersäule druckdichten Sammelbehälter mit pflegeleichter Oberfläche. Eine Besonderheit liegt in der einzigartigen, wählbaren Druckabgangsrichtung. Je nach Bedarf oder bereits vorhandener Verrohrung, kann der Druckabgang serienmäßig seitlich aus dem Behälter, oder aber über die Behälteroberseite herausgeführt werden. In Verbindung mit dem 360° schwenkbaren Druckabgangsbogen ist somit eine maximale Flexibilität gewährleistet. Exzentrische, flexible Verbindungsmanschetten bei der Ausführung Sololift WC-3 ermöglichen eine optimale Anpassung an lokale Gegebenheiten. Der SOLOLIFT2 WC-3 verfügt über einen äußerst präzisen Staudruckschalter, der servicefreundlich ausgeführt, für Reinigungszwecke auch separat gezogen werden kann. Darüber hinaus ist die druckseitige Rückschlagklappe serienmäßig im Behälter integriert. Die eingebaute Pumpe verfügt über ein eingetauchtes und aussenliegendes Edelstahlschneidwerk, dass stark an professionelle Schneidradpumpen angelehnt ist. Ein leistungsstarker Motor mit Spezialwicklung für ein besonders hohes Anlaufdrehmoment trägt sein Übriges dazu bei, dass die Betriebssicherheit, insbesondere solcher Kleinhebeanlagen maßgeblich verbessert wird. Auch wenn versehentlich ein Damen-Hygieneartikel in den Behälter der SOLOLIFT2 WC-3 gelangt, wird es zerkleinert und weggefördert.
Montage- und Wartungsfreundlichkeit
Alle relevanten Komponenten des SOLOLIFT2 WC-3 befinden sich trocken außerhalb des Behälters. Im Bedarfsfall lässt sich die gesamte Motor-/Pumpeneinheit durch das Lösen von 4 unverlierbaren Schrauben demontieren. Eine patentierte Autokupplung, sowie Führungsschienen sichern hierbei eine einfache Montage/Demontage. Dies ist gerade bei eingebauten Anlagen ein wesentlicher Vorteil, da sie dabei nicht abmontiert werden müssen. Durch die eingebaute Entlüftung kann auf die Entlüftungsleitung verzichtet werden. Der eingesetzte Aktivkohlefilter verhindert wirkungsvoll unangenehme Gerüche. Die kleindimensionierten Druckleitungsquerschnitte lassen sich einfach und unauffällig verlegen. Der SOLOLIFT2 WC-3 ist steckerfertig und arbeitet bei Anschluss an eine Schukosteckdose vollautomatisch. Auf Wunsch kann über eine steckbare Alarmplatine ein akustischer Alarm realisiert werden (Option).
Konstruktion
Verschweißter, bis 2,5 m Wassersäule druckdichter Sammelbehälter IP 44 aus abwasserbeständigem Kunststoff mit integrierter Tauchmotorpumpe und Steuerung. Sammelbehälter mit elastischer Manschette in sanitärweiss für Toilettenanschluss und bis zu drei weiteren Zulaufanschlussmöglichkeiten (1 x DN40, 2 x DN40/50). Entlüftungsventil mit Überlaufsicherung und Aktivkohlefilter. Druckabgang wählbar (seitlich oder über Behälteroberseite rausführend) ø 32/40 mit Einsatzstücken für Druckleitung ø 23, 25 und 28 mm, zusätzlich um 360° schwenkbarer Druckabgangsbogen. Auftriebssicherung, eingebaute Rückschlagklappe in Behälterdruckleitung (sowie an den seitlichen Zuläufen, falls vorhanden) und Pumpe mit vorgeschaltetem, gehärtetem Edelstahlschneidwerk. Motor-/Pumpeneinheit lässt sich über eine Autokupplung und Führungsschienen einfach und sauber ein- und aushängen.
Motor
Leistungsstarker, wartungsfreier Grundfos Kurzschlussläufer mit Spezialwicklung für hohes Drehmoment und Betriebskondensator für Aussetzbetrieb. Motorseitig ein und mediumseitig zwei Wellendichtringe sowie zusätzliches umlaufendes Dichtelement zwischen Laufrad und Motor. Professionelles, eingetauchtes und außenliegendes Edelstahlschneidwerk. Alle medienberührenden Teile aus Edelstahl. Der Motor besitzt einen eingebauten Thermoschalter zum Schutz vor Überlastung. Automatisch betriebsbereit nach Überhitzung und ausreichender Abkühlung. Von außen zugänglicher Längsschlitz an der Motorwelle zur manuellen Deblockierung oder Behälterentleerung. Motoreinheit vollständig ziehbar, ohne erforderlichen Ausbau des Behälters.
Schaltung
Robuste, bewährte Druckschaltung mit großflächiger Druckmembran, vollautomatische wasserstandsgesteuerte Funktionsweise. Bei Bedarf werkzeuglos demontierbar, ohne Ausbau der Motoreinheit. Besonders niedrige Schalthöhen für komfortablen Duschanschluss.
Einbau
Die Hebeanlage muss unmittelbar am bodenstehenden WC-Abgangsstutzen mittels Manschette angeschlossen werden. Verbindungsleitungen zwischen WC und Anlage sind nicht zulässig. Die zusätzlichen Entwässerungsgegenstände müssen sich im selben Raum befinden. Das Gerät sollte mit ausreichendem Abstand zur Wand montiert werden. Der Einbau in öffentlichen Bereichen mit wechselndem Benutzerkreis ist nicht zulässig. Die Druckleitung sollte nach dem Gerät zunächst steigend verlegt werden. Bei rein ebenerdiger Verlegung ist vor Einleitung in eine Freigefälleleitung eine Steigstrecke von min. 0,5 m vorzusehen. Bei Installation unterhalb der Rückstauebene ist die Druckleitung zur Rückstausicherung mit einer Schleife über die örtliche Rückstauebene zu führen. Bei Installation in Nassräumen sind die entsprechenden VDEVorschriften zu beachten.
Lieferumfang
• Kleinhebeanlage gemäß DIN/EN 12050-3 mit WC-Anschlussmanschette, integrierter Pumpe, 1 x 230 V.
• Anschlussfertig mit 1,2 m Netzleitung.
• Eingebaute Behälterlüftung mit Geruchsfilter, serienmäßig wählbarer Druckabgangsrichtung und Verschlussstopfen für den ungenutzten Druckabgang.
• Abgangsbogen mit Reduzierstücken für unterschiedliche Leitungsquerschnitte.
• Behälterdruckleitung mit eingebauter Rückschlagklappe.
• Elastischer Zusatzverbinder für Waschtischanschluss an Behälteroberseite.
• Montagematerial für Druckleitungsanschluss und Auftriebssicherung.
Einsatzzweck
- Entsorgung von Abwässern aus Gebäudenteilen, die unterhalb der Rückstauebene oder weit entfernt von der Fallleitung anfallen (Sanierung)
- In der Regel nachträglich ausgebaute Kellerräume mit Badezimmer, WCs und die Aufstellung von Waschmaschinen und Waschtischen
- Anlagen mit WC-Anschluss nur für den privaten Bereich
- Entwässerung von einem WC, einem Waschtisch, einer Dusche und einem Bidet
- nur für begrenzte Benutzerkreise, im privaten Bereich
- für den Anschluss eines Stand-WCs und zusätzlich 1 x Handwaschbecken
Eine saubere Sache
- Anschlussfertig, mit integrierter Rückschlagklappe
- Größtmögliche Betriebssicherheit durch professionelles, eingetauchtes Schneidwerk (auch bei versehentlicher Einleitung von Damen-Hygieneartikeln)
- Motor mit hoher Leistung (620 Watt) und Spezialwicklung für ein hohes Anlaufdrehmoment
- Besonders niedrige Schalthöhen für geringste Aufbauhöhen, vorteilhaft bei Duschtassenanschluss
- Optimierte, exzentrische Verbindungsmanschetten ermöglichen bestmögliche Anpassungsfähigkeit vor Ort
- Entlüftungsventil mit Überlaufsicherung und Aktivkohlefilter
- Steckbare Alarmplatine für akustische Alarmmeldung (Option)
- Kompakte Abmessungen und elegantes Design
- Einfache Montage durch flexible Zulaufanschlüsse
- Einzigartiger, wählbarer Druckabgang für höchste Flexibilität bei Neuinstallation und im Austausch
- Leichte Wartung durch vollständig ziehbare Motoreinheit
- Selbstjustierende Grundfos Autokupplung
- Schnelles Deblockieren durch Schraubendreher
- Im Bedarfsfall vollständig ziehbare Motoreinheit ohneerforderlichen Ausbau des Behälters
